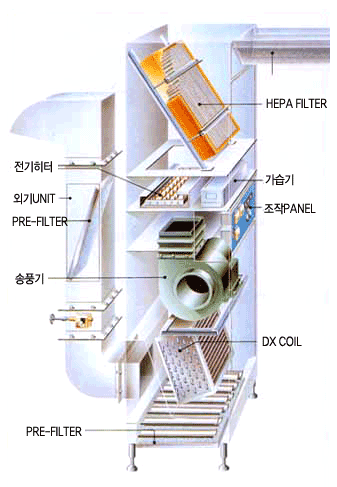

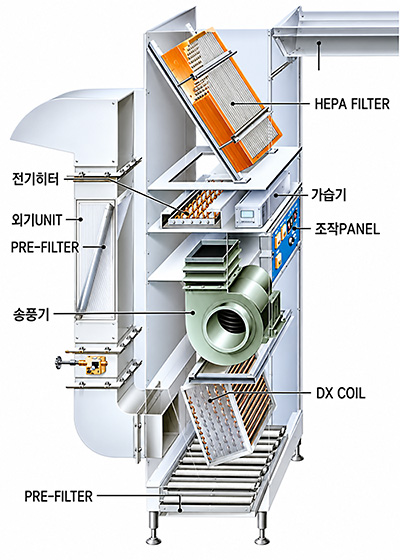

A.C.U 장비안에 Hepa Filter를 내장한 Unit로서 층고가 낮은 신축
또는 개축 건물안에 Clean Room를 시공할 때 작업공간을
최대화하며 설비비를 낮출 수 있는 Clean Room 장비 입니다.
또한 A.C.U로 냉.난방 부하 및 청정도에 필요한 풍량을 Punching
Duct Plate로 공급하고 청정도에 필요한 풍량은 BFU(Blower Filter
Unit)로 순환시키며 난류형 Clean Room System을 구축할 수
있습니다.
|
|
특 징
|
-
Clean Room 내에서 온.습도를 자동으로 조정할 수 있으며
운전비 및 설비비가 저렴하다.
-
가동중인 생산라인 현장(특히 PCB제조 업체)에서 가장 많이
사용되는 System Unit 입니다.
-
별도의 공조실이 필요 없으며, ACU가 실내에 설치되므로
실내활용 면적이 약간 작아진다.
-
ACU가 실내에 설치되므로 보수관리가 약간 힘들지만
고장시에도 다른 공정에는 전혀 영향이 없다.
-
클린룸내의 청정도에 따라 Lay-Out 변경이 용이하다.(향후
BFU의 증설에 따라 청정도는 Grade Up 할 수 있다.)
-
실내에서 공사가 진행되므로 공사기간이 짧다.(타 System에
대비 시공기간을 4배 단축할 수 있다.)
-
DUCT 공사가 없어지고 천장에 Punching Duct Plate를 설치하여
시공성이 편리하다.
-
작은 공간 및 천장공간이 좁을때 많이 사용하는 System Unit
입니다.
|
| 사 양 |
|
구 분
|
DA-ACU30
|
DA-ACU50
|
DA-ACU75
|
|
Air Volume (CMM)
|
30CMM
|
50CMM
|
75CMM
|
|
FAN SIZE
|
DS1½
|
DS1½ X 2set
|
DS1½ X 2set
|
|
FAN MOTOR(KW)
|
0.75
|
1.5
|
2.2
|
|
COOLING CAP.(Kcal/h)
|
8,400
|
14,000
|
21,000
|
|
HEATING CAP.(Kcal/h)
|
6,880
|
8,600
|
12,040
|
|
ELEC. HEATER(KW x Step)
|
4 x 2
|
2.5 x 4
|
3.5 x 4
|
|
HUMIDIFIER CAP.(Kg/h)
|
4
|
5
|
7
|
|
PAN Type(kw)
|
3 x 1set
|
4 x 1set
|
3 x 2set
|
|
Filter
|
Pre
|
A.F.I 85% 이상(두께 50mm)
|
|
HEPA
|
0.3㎛ 99.97% 이상 (D.O.P Test)
|
|
재 질
|
Unit
|
Bake-finished steel
|
|
Air outlet
|
Steel movable louver, back-finished
|
|
Air inlet
|
Steel fixed louver, back-finished
|
|
도 장 색
|
Ivory
|
|
CONTROL
|
HUMIDITY,HEATING,COOLING,SOLENOID ALVE,
EXPANSION
VALVE
|
|
FULL LODE(KW)
|
14
|
20
|
28
|
|
SOUND LEVEL(dB)
|
50 ~ 60
|
|
전원 공급
|
3Ø x 220/380V x 60Hz
|
|
장비외형크기
|
880Wx750Dx2300H
|
1180Wx750Dx2300H
|
1480Wx750Dx2300H
|
|
|
